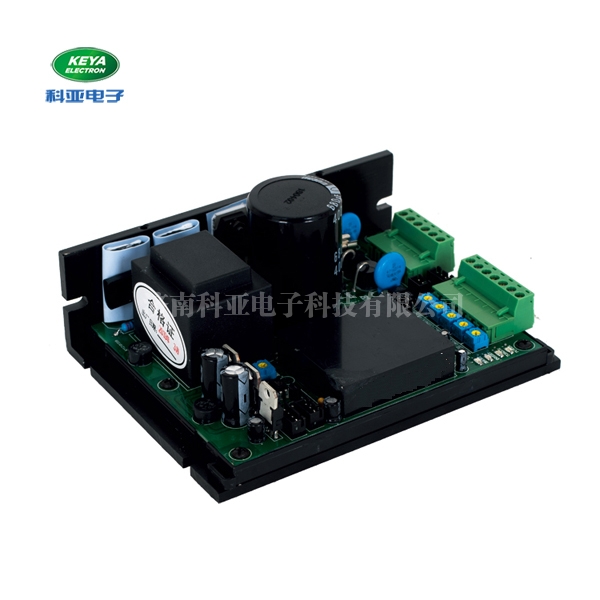

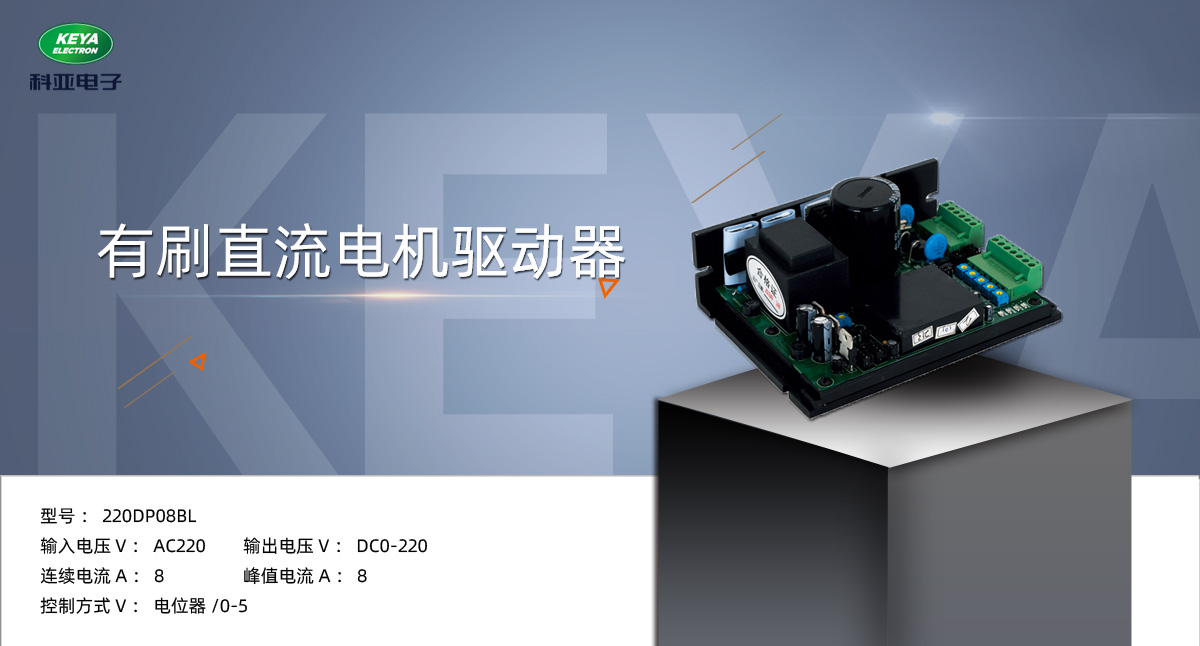

直流电机控制器 220DP08BL

      直流调速系统 是采用国际最新数字控制调速技术和专用器件，研制生产的高精度电子调速装置，本装置采用国际标准技术规范，各项技术指标均达到国际同类产品的要求。具有结构简单、体积小、重量轻等优点，可用于SZ系列、ZYT系列、Z2、Z3功率为几十W～5KW的直流电动机作恒转矩无级调速。具有多重保护功能安全稳定可靠，完全可兼容国际同类产品。
      产品型号：220DP08BL

主要应用于食品机械、发酵设备、包装设备、汽保设备、医药设备等自动化行业。

一、特点：

◆  脉宽调制

   电机运转噪音小、高效率、低维护、更好的提高直流电机的使用寿命。

◆  使能控制功能

   通过简单的无源开关量或晶体管集电极开路来实现其中某一项功能即可。

◆  双闭环PI调节(电流、电压)

◆  输出电流设定功能

◆  转矩补偿功能

◆  软启动功能

◆  过流、短路自动保护功能

◆  故障状态指示

    电源指示和各种故障报警指示能提供调速器的可视化状态。

◆  标准模拟量信号接口（注：需配本公司专用信号隔离器—VID

系列）

    模拟量：0-5V 0-10V4-20mA  或电位器控制，（订货时需要明确信号方式）

二．性能指标

 1、PWM脉宽调制

2、调速比： 1：100

  3、调速型号方式：电位器 （10KΩ/2W）

  4、输入阻抗：≥50KΩ

5、转速（基准精度%）1 %

  6、软启动、软停止时间：0.3-10 S

  7、环境温度：-10℃~+60℃

8、环境湿度：相对湿度≤80RH（无结露）

9、瞬时短路保护 （50us）

10、绝缘耐压： 1100V DC  1分钟

11、绝缘电阻：＞ 20 MΩ

12、漏电流： ≤ 0.9 mA

13：外形尺寸：  150*115*60mm

14、重量：约

15、采用SMT技术、体积小

16、适用于（600W）稀土、永磁和他励马达
